Esu 58219 Décodeur de fonctions sonore vierge Nem 660, 21 broches, Loksound Fx V5

Caractéristique :

> Marque : Esu
> Réf : 58219
> Dimension : 21.5 x 15.5 x 5.5 mm
> Connecteur 21 broches 21MTC NEM 660
> Échelle : Ho, O

Décodeur de fonctions. Ne peux pas fonctionner sur un locomotive pour gérer un moteur.

Dimensions : 21.5 x 15.5 mm

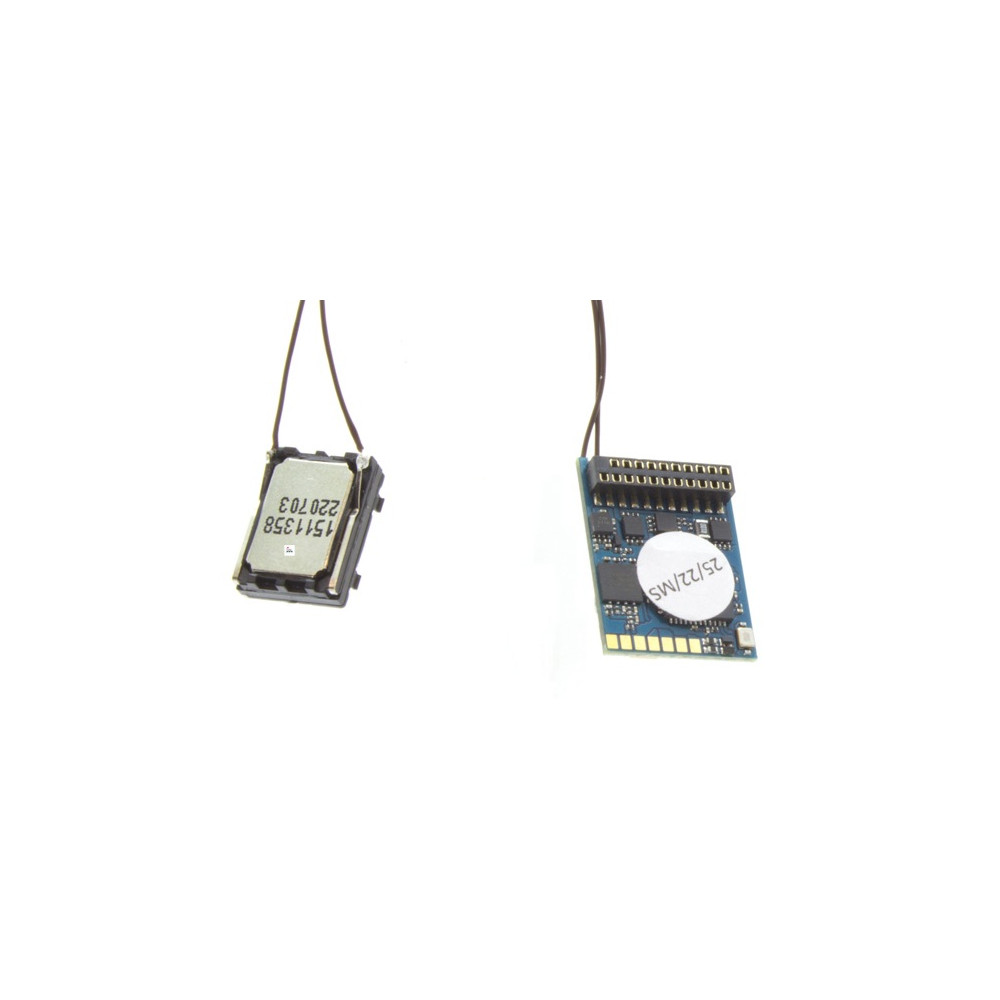

Avec haut parleur soudé 11x15mm

Le LokSound 5 Fx est une particularité de la famille LokSound : sans sortie, il est spécialement conçu pour les voitures de contrôle ou les têtes motrices nécessitant un son, mais dépourvues de système de propulsion. L'absence de moteur lui permet d'offrir toutes les fonctionnalités sonores des autres modèles LokSound 5 dans un format de seulement 21,5 mm x 15,5 mm.

Les décodeurs LokSound 5 Fx sont proposés avec une interface 8 pôles selon NEM652 ou un point de coupe 21MTC et sont toujours livrés avec un kit haut-parleur "sucre cube" 11 x 15 mm et une capsule sonore.

Modes :

Comme tous les membres de la famille, le LokSound 5 Fx est un véritable décodeur multiprotocole. Il maîtrise le format de données DCC ainsi que les formats Motorola®, Selectrix® et M4. Au format DCC, 14 à 128 étapes de conduite sont aussi évidentes que les adresses à 2 et 4 chiffres et jusqu'à 32 fonctions. Grâce à la technologie RailComPlus®, les décodeurs s'enregistrent automatiquement auprès d'un centre numérique approprié.

Il maîtrise tous les modes de programmation DCC et peut être piloté et programmé avec des centres numériques compatibles : grâce à RailCom®, il est possible de lire les valeurs CV sur la voie principale à l'aide de pupitres de commande adaptés. Des registres auxiliaires sont disponibles pour les pupitres de commande qui ne peuvent programmer que les CV de 1 à 255.

Les utilisateurs Motorola® bénéficient de jusqu'à 28 étapes de pilotage sur 255 adresses. Trois adresses Motorola® supplémentaires permettent le déclenchement de 16 fonctions. Un mode de programmation intégré permet également la reprogrammation avec la célèbre unité de contrôle 6021. Le protocole M4 permet la connexion automatique aux centrales compatibles mfx®.

Le décodeur LokSound 5 Fx détecte les distances de freinage Märklin® ainsi que les commandes de freinage ZIMO® HLU ou le système ABC Lenz®. Le freinage avec des semelles de frein DCC ou une tension continue est également possible. Il s'arrête également avec une diode de freinage Selectrix®. Un système ABC pour trains de banlieue permet la navette automatique entre deux gares.

Le décodeur LokSound 5 peut être utilisé sur des réseaux analogiques DC et AC.

Le décodeur commute automatiquement entre les modes de fonctionnement « à la volée ». La plupart du temps, aucun réglage n'est nécessaire.

Son :

Le décodeur LokSound 5 Fx peut lire jusqu'à 12 canaux simultanément. Chaque canal peut être résolu jusqu'à 16 bits / 31 250 kHz et offre une qualité hi-fi à votre système. Il n'y a pratiquement aucune différence avec le son d'origine. Un étage de sortie audio de classe D, d'une puissance maximale de 3 W, contrôle les haut-parleurs, dont l'impédance peut varier de 4 à 32 ohms. Une mémoire audio de 128 Mbit/s offre une capacité suffisante.

Le volume de chaque bruit peut être réglé individuellement. Le moteur sonore ultra-flexible, sans programmation fixe, permet une simulation exemplaire de tous les véhicules ferroviaires imaginables.

Fonctions :

Il est également possible d'allumer des lumières dans la voiture de contrôle ou la tête motrice. C'est pourquoi nous avons équipé le LokSound 5 Fx de 6 sorties de fonctions renforcées. La version avec interface 21MTC ajoute 6 sorties pour le contrôle des servos ou des sorties de niveau logique. Toutes les fonctions d'éclairage importantes sont disponibles. La luminosité de chaque sortie est réglable séparément.

Moteur :

Bien que le LokSound 5 Fx ne dispose pas de sortie moteur, il en « simule » une. Celle-ci est utilisée pour la synchronisation avec la motrice, où idéalement un décodeur LokSound 5 complet assure sa fonction. Dans le train, cela garantit que le grincement des freins se produit simultanément ou que les feux changent de sens de marche simultanément.

Fiabilité opérationnelle :

Un PowerPack peut être connecté au LokSound 5 micro DCC Direct Kato USA sur demande pour combler les sections de rail sales.

Protection :

Bien entendu, les sorties sont protégées contre les surcharges. Nous souhaitons que vous profitiez de votre décodeur le plus longtemps possible.
